Pert 10 . Administrasi Jaringan

Perusahaan XYZ memiliki 3 kantor Cabang. Pada kantor cabang 1 memiliki 14 komputer yang terhubung menggunakan kabel serta terdapat 5 Laptop yang terhubung menggunakan media Wireless. Sedangkan pada kantor cabang 2, memiliki 20 komputer yang terhubung menggunakan kabel. Dan kantor cabang 3 memiliki 10 komputer. Anda sebagai seorang Network Administrator diminta untuk melakukan konfigurasi terhadap ketiga kantor cabang tersebut dengan ketentuan, sebagai berikut:
  1. Melakukan konfiguarsi IP Address dengan menggunakan Subnetting pada perangkat Komputer dan Laptop yang terhubung. Tidak dianjurkan menggunakan /24,
  2. Berikan IP Address dengan menggunakan subnetting /30 terhadap interface yang terhubung secara langsung dari router ke router,
  3. Terapkan konfigurasi Routing Dynamic,
  4. Serta pastikan seluruh Client di Kantor Cabang 1, kantor cabang 2 dan kantor cabang 3 dapat saling terkoneksi dengan baik
  5. Setelah jaringan berjalan sesuai dengan fungsinya, upload dokumentasi pembuatan jaringan kedalam blog

Jawaban
1. membuat rancangan jaringan seperti dibawah ini yang sesuai dengan soal


2. membuat cabang 1

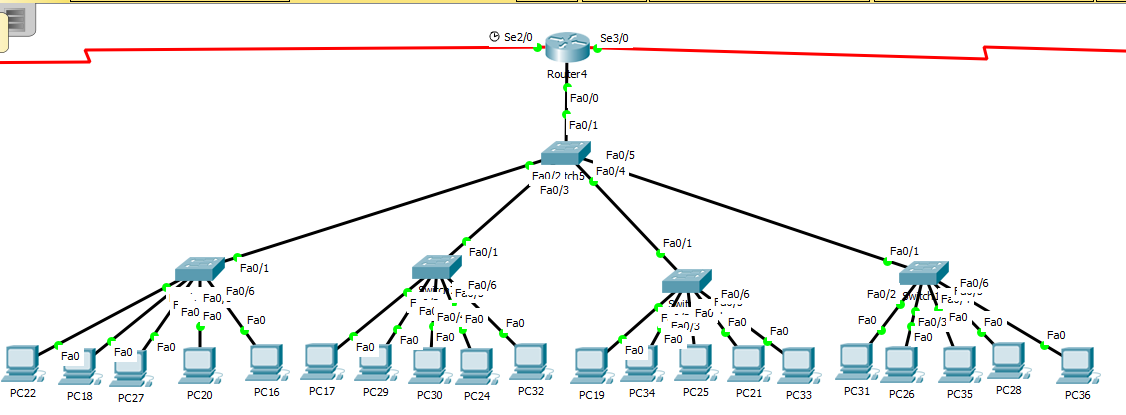

3. membuat cabang 2


3. membuat cabang 3


4. config router cabang 1

>en
#conf t
(config)#int fa 0/0
(config -if)#ip address 195.10.10.1 255.255.255.224
(config -if)#no sh
(config -if)#exit
(config)#int serial 2/0
(config -if)#ip address 195.11.10.1 255.255.255.252
(config -if)#no sh
(config -if)#exit
(config)#ip dhcp pool LAN-POOL-1
(dhcp-config)#network 195.10.10.0 255.255.255.224
(dhcp-config)#default-router 195.10.10.1
(dhcp-config)#exit
(config)#router eigrp 1
(config-router)#network 195.10.10.0
(config-router)#network 195.11.10.0
(config-router)#network 195.12.10.0
(config-router)#network 195.10.11.0
(config-router)#network 195.10.12.0
(config-router)#no auto-summary
(config-router)#end

5. konfigurasi router cabang 2

>en
#conf t
(config)#int fa 0/0
(config -if)#ip address 195.10.11.1 255.255.255.224
(config -if)#no sh
(config -if)#exit
(config)#int serial 2/0
(config -if)#ip address 195.11.10.2 255.255.255.252
(config -if)#no sh
(config -if)#exit
(config)#int serial 3/0
(config -if)#ip address 195.12.10.1 255.255.255.252
(config -if)#no sh
(config -if)#exit
(config)#ip dhcp pool LAN-POOL-1
(dhcp-config)#network 195.11.10.0 255.255.255.224
(dhcp-config)#default-router 195.11.10.1
(dhcp-config)#exit
(config)#router eigrp 1
(config-router)#network 195.10.10.0
(config-router)#network 195.11.10.0
(config-router)#network 195.12.10.0
(config-router)#network 195.10.11.0
(config-router)#network 195.10.12.0
(config-router)#no auto-summary
(config-router)#end

6. konfigurasi router cabang 3

>en
#conf t
(config)int fa 0/0
(config -if)ip address 195.10.12.1 255.255.255.224
(config -if)no sh
(config -if)exit
(config)int serial 2/0
(config -if)ip address 195.12.10.2 255.255.255.252
(config -if)no sh
(config -if)exit
(config)ip dhcp pool LAN-POOL-1
(dhcp-config)network 195.10.12.0 255.255.255.224
(dhcp-config)default-router 195.10.12.1
(dhcp-config)exit
(config)#router eigrp 1
(config-router)#network 195.10.10.0
(config-router)#network 195.11.10.0
(config-router)#network 195.12.10.0
(config-router)#network 195.10.11.0
(config-router)#network 195.10.12.0
(config-router)#no auto-summary
(config-router)end

7. setting client menjadi dhcp


8. untuk laptop edit perangkat menjadi terdapat wirrelles card, dan konekan ke acces point, dan dhcp ip nya



9. test dengan cara pengiriman email atau saling ping antar cabang, jika terhubung maka berhasil




Nama : Aldila Putra
Nim    : 13170574
Kelas : 13.4A.01
